Раздел “Схема”¶

Раздел предназначен для просмотра и редактирования схемы данных.

Warning

Перед внесением каких-либо изменений в схему рекомендуется сделать резервную копию базы данных и убедиться, что пользователи в данный момент не работают с системой.

Раздел разделён на две части. В левой части расположено дерево схемы данных, в правой - область работы с объектами схемы.

В отдельных ветвях дерева содержатся Таблицы, Процедуры, Функции, Миграции и Библиотеки. Каждая из этих ветвей содержит объекты соответствующего типа, разделенные на группы.

Изначально объект не входит ни в одну группу и располагается в узле (без группы). После заполнения поля Группа он будет перемещён в узел с названием, указанным в поле.

Действия, доступные через контекстное меню (вызывается щелчком правой кнопкой мыши по элементу дерева):

Действие	Команда в контекстном меню	Узел
Добавить колонку в выделенную таблицу	Добавить физическую колонку	Колонки
Добавить ссылочную колонку	Добавить комплексную колонку	Колонки
Добавить первичный ключ	Добавить первичный ключ	Ограничения
Добавить уникальный ключ	Добавить уникальный ключ	Ограничения
Добавить индекс	Добавить индекс	Индексы
Добавить таблицу	Добавить таблицу	Таблицы
Добавить библиотеку	Добавить библиотеку	Библиотеки
Добавить миграцию	Добавить миграцию	Миграции
Добавить хранимую процедуру	Добавить процедуру	Процедуры
Добавить функцию	Добавить функцию	Функции
Удалить выделенный объект	Удалить	Созданный объект

Note

При выборе пункта Добавить в контекстном меню нужной группы, объект будет создан с уже заполненным свойством Группа.

Над деревом схемы находится окно быстрого поиска, при помощи которого можно найти объект по его названию.

В верхней части разделов расположен тулбар с кнопками обновления, сохранения изменений в схеме, экспорта и импорта.

Импорт схемы данных/библиотеки из файла¶

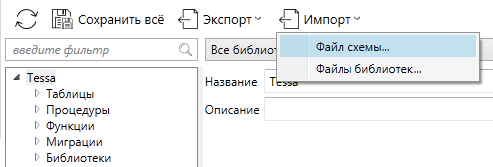

Чтобы импортировать схему данных из файлов, необходимо выбрать Импорт -> Файл схемы… на тулбаре раздела.

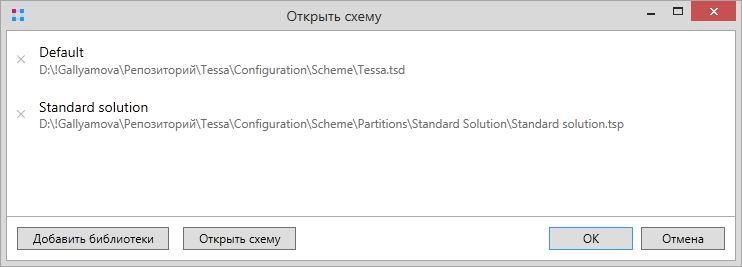

Появится диалог выбора основного файла структуры БД формата tsd. После выбора файла откроется окно с информацией по связанным со схемой библиотекам.

Нажав на x слева от названия библиотеки, её можно исключить из импортируемой схемы. Для подключения дополнительных библиотек нужно нажать на соответствующую кнопку и в файловой системе выбрать папки с файлами библиотек формата tsp.

После нажатия на кнопку ОК система определит, изменяет ли импортируемая схема БД текущую, и при наличии изменений отобразит их список в соответствующем диалоге.

При нажатии Сохранить система начнёт применять изменения одно за другим. Применяемое изменение подсвечивается жёлтым цветом, успешно применённое изменение - зелёным.

Note

Если при обновлении произошла ошибка, то применение изменений останавливается, и ошибочный шаг подсвечивается красным. Двойной клик по этому шагу покажет диалог с детальным описанием ошибки.

Если к текущей схеме данных требуется импортировать библиотеки, следует воспользоваться кнопкой Импорт -> Файлы библиотек…. Появится диалог выбора папок. Необходимо выбрать папку, в которой есть файлы библиотек формата tsp. После выбора нужных файлов система отобразит список изменений, которые будут внесены в схему данных. Чтобы подтвердить изменения, нужно нажать Сохранить.

Сохранение схемы данных¶

После внесения каких-либо изменений для сохранения схемы непосредственно в базу данных необходимо нажать на кнопку тулбара Сохранить всё.

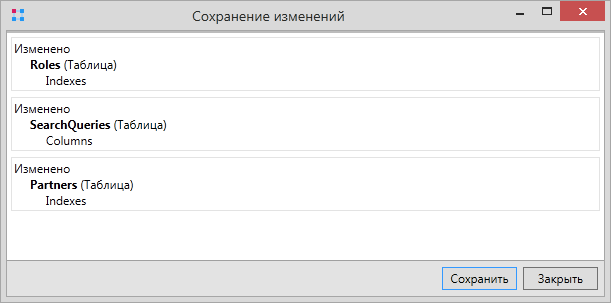

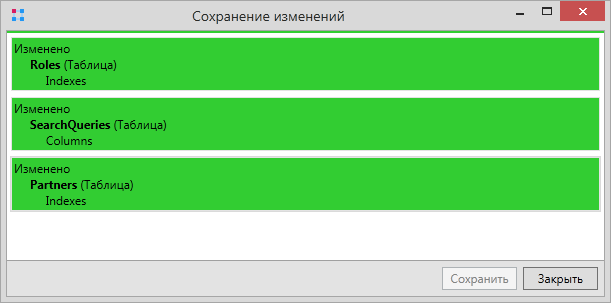

В появившемся диалоговом окне будет отображен список изменений. Чтобы подтвердить изменения, нужно нажать Сохранить.

В случае, если изменений в схеме данных не будет найдено, в диалоговом окне будет выведено соответствующее сообщение.

Создание таблиц¶

Для создания таблицы необходимо нажать правой кнопкой мыши по узлу Таблицы и выбрать в контекстном меню пункт Добавить таблицу.

По умолчанию таблица создаётся с именем Table в узле (без группы). Название таблицы и её группу можно изменить, выбрав таблицу и указав в правой части свойства Название и Группа соответственно.

Также для таблицы можно указать следующие свойства:

Название – используется при создании карточек и представлений, поэтому его изменение нежелательно.
Группа – для удобства работы со схемой данных.
Описание – описание предназначения таблицы.
Библиотека - библиотека, в которой будет храниться данная таблица, по умолчанию - Default.

Important

Для упрощения процесса обновления на новые версии платформы крайне желательно все объекты схемы данных (такие как таблицы, колонки и т.п.), добавляемые и изменяемые в рамках проектного решения, сохранять в отдельной библиотеке. Подробнее библиотеки рассмотрены в разделе Создание библиотек.
Используется для типа - тип объекта, с которым ассоциированы данные в создаваемой таблице. Указывается в зависимости от типа объектов системы, для которых предназначена таблица:
- Не указан – тип не определён
- Карточки
- Задания
- Файлы
Тип секции – тип данных, хранимых в таблице:
- Перечисление - используется для указания значений вручную в узле Записи. Подробнее о создании данных таблиц можно узнать в Руководстве начинающего разработчика.
- Строковая – одиночные записи. На один объект (карточка, задание и т.п.) одна запись в таблице.
- Коллекционная – коллекционные записи. На один объект может приходиться несколько записей в таблице.
- Иерархическая – иерархические записи. Тоже самое, что и коллекционные, но с поддержкой иерархии записей.
Виртуальная – таблица описана в схеме данных, но физически отсутствует в базе данных.

Добавить в таблицу необходимые колонки, ключи и индексы можно, нажав правой кнопкой мыши на нужном узле таблицы и выбрав требуемый пункт в контекстном меню.

После того, как настройка таблицы будет завершена, необходимо её сохранить. Для вызова диалога сохранения схемы можно нажать Ctrl+S.

Создание колонок¶

Колонки используются для задания значений атрибутов схемы и представлены в таблицах как столбцы. Создать колонку можно двух типов: физическую и комплексную.

Физическая колонка хранит значения, такие как номера или строки, в то время как комплексная колонка ссылается на значения и колонки других таблиц, может содержать произвольный тип и необходима для поддержания ссылочной целостности базы данных.

При создании физических и комплексных колонок следует внимательно следить за типом значений, которые будут храниться в них. Так, тип целочисленных значений Int16, в отличие от Int32, требует меньше памяти для хранения, однако в нем нельзя хранить слишком большие числа.

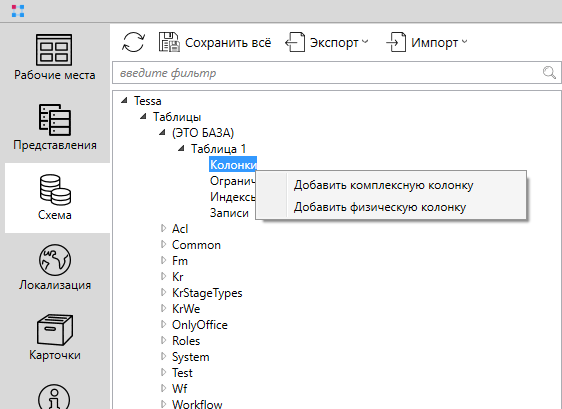

Добавление колонки осуществляется при помощи контекстного меню:

Таблица с доступными типами данных для колонок схемы¶

Название	Описание и параметр (в скобках)	Типы в SQL и .NET	Тип в карточках	Контролы в карточках
AnsiString	Строка, закодированная в текущей кодовой странице для базы данных MSSQL, для PostgreSQL используется кодировка UTF-8 аналогично типу `String`. `(Max)` - строка неограниченной длины (до 2 Гб текста)	MSSQL: `varchar` PostgreSQL: `text` .NET: `string`	`string`	Нумератор Строка Текст Текст с форматированием
String	Строка, закодированная в UTF-8. В контролах можно использовать символы Unicode: иероглифы, иностранные буквы, финансовые и математические обозначения и т.д. `(Max)` - строка неограниченной длины (до 2 Гб текста)	MSSQL: `nvarchar` PostgreSQL: `text` .NET: `string`	`string`	Нумератор Строка Текст Текст с форматированием
Int16	Целочисленный тип данных. Размер - 16 бит. Этого достаточно для хранения значений не больше 32 767	MSSQL: `smallint` PostgreSQL: `smallint` .NET: `short`	`int`	Выбор цвета Строка Целое число
Int32	Целочисленный тип данных. Размер - 32 бита. Этого достаточно для хранения значений не больше 2 147 483 647	MSSQL: `int` PostgreSQL: `integer` .NET: `int`	`int`	Выбор цвета Нумератор Строка Целое число
Int64	Целочисленный тип данных. Размер - 64 бита. Подходит для хранения значений, которые выходят за диапазоны типов `int16` и `int32`	MSSQL: `bigint` PostgreSQL: `bigint` .NET: `long`	`int`	Нумератор Строка Целое число
Double	Вещественный тип данных, число с плавающей запятой размером 8 байт	MSSQL: `real` PostgreSQL: `double precision` .NET: `double`	`double`	Вещественное число Строка
Currency	64-битные целые числа, масштабированные в 10 000 раз для представления числа с фиксированным десятичным разделителем (15 цифр слева от него и 4 цифры справа)	MSSQL: `money` PostgreSQL: `money` .NET: `decimal`	`decimal`	Десятичное число Строка
Decimal	Содержит 128-разрядные (16-байтные) значения со знаком, представляющие 12-байтные целые числа с переменной степенью, кратной 10. Коэффициент масштабирования определяет количество цифр справа от десятичной запятой. Он находится в диапазоне от 0 до 28. (`0..29, 0..28`) - первое число означает число знаков до запятой, второе - после. Сумма значений в скобках не должна превышать 29	MSSQL: `decimal` PostgreSQL: `decimal` .NET: `decimal`	`decimal`	Десятичное число Строка
Time	Формат времени без даты, занимает от 3 до 5 байт памяти, точность определяется пользователем	MSSQL: `time` PostgreSQL: `time without timezone` .NET: `time`	`time`	Дата и время Строка
Date	Формат даты без времени, занимает 3 байта и предназначен для хранения даты диапазоном от `01.01.0001` до `31.12.9999`	MSSQL: `date` PostgreSQL: `date` .NET: `short`	`date`	Дата и время Строка
Datetime	Стандартный тип данных для хранения даты и времени. Занимает в памяти 8 бит: 4 для хранения даты и 4 - для хранения времени	MSSQL: `datetime` PostgreSQL: `timestamp without timezone` .NET: `DateTime`	`datetime`	Дата и время Строка
Datetime 2	Формат времени-даты, представленный SQL Server 2008. В отличие от `datetime`, часть с датой представляют три последних бита	MSSQL: `datetime2` PostgreSQL: `timestamp without timezone` .NET: `DateTime2`	`datetime`	Дата и время Строка
DatetimeOffset	Тип данных, который, помимо даты и времени, хранит также информацию о смещении, по которому было установлено текущее время	MSSQL: `datetimeoffset` PostgreSQL: `timestamp with timezone` .NET: `DateTimeOffset`	`datetimeoffset`	Дата и время Строка
Boolean	Логический тип данных	MSSQL: `bit` PostgreSQL: `boolean` .NET: `bool`	`bool`	Флажок Строка
Binary	Бинарные данные. `(Max)` - строка неограниченной длины. Вместо Max можно указать максимальную длину строки от 1 до 8000	MSSQL: `varbinary` PostgreSQL: `bytea` .NET: `byte[]`	`binary`	Строка
Guid	Тип, предназначенный для хранения уникальных идентификаторов `UUID/Guid`	MSSQL: `uniqueidentifier` PostgreSQL: `uuid` .NET: `Guid`	`guid`	Строка
Xml	Содержит код в xml-разметке	MSSQL: `xml` PostgreSQL: `xml` .NET: `sqlxml`	`xml`	Нумератор Строка Текст Текст с форматированием
Json	Содержит точную копию введённых JSON-данных с сохранением форматирования	MSSQL: `nvarchar(max)` PostgreSQL: `json` .NET: `string`	`json`	Нумератор Строка Текст Текст с форматированием
BinaryJson	Содержит JSON-данные, хранящиеся в бинарном виде, без сохранения форматирования. Поддерживает индексацию	MSSQL: `nvarchar(max)` PostgreSQL: `jsonb` .NET: `string`	`binaryjson`	Нумератор Строка Текст Текст с форматированием
Reference	Тип, доcтупный только комплексным колонкам	Сохраняются типы колонок таблицы, на которую ссылается	`reference`	Ссылка

При использовании типов данных следует учесть следующие моменты:

Типы Byte и SByte не должны использоваться, потому что в PostgreSQL есть двухбайтовый аналог int2, и их использование в рамках одного пула данных приведёт к разному поведению при загрузке типов из базы в серверном коде (тип данных short или byte).
Беззнаковые типы UInt16, UInt32 и UInt64 не должны использоваться, поскольку в PostgreSQL вместо них имеются знаковые.
Тип Single не используется, поскольку это число с плавающей запятой и низкой точностью, что приводит к потерям точности при операциях со значением, при этом размер поля в байтах незначительно ниже, чем Double.
Вместо Double используется Decimal для хранения денежных сумм, поскольку эти типы не имеют потерь точности при операциях. Например, тип Decimal(18,2) является достаточным для надёжного хранения любых сумм в большинстве случаев.
Тип данных Currency соответствует типу money в MSSQL и в PostgreSQL, причём для каждой СУБД максимальные значения и точность отличаются. Чтобы однозначно указать эти параметры, используется Decimal.

Пример создания таблицы для хранения значений перечисления¶

Данная таблица нужна для хранения списка записей, из которых потом в поле карточки пользователь сможет выбрать какую-либо одну.

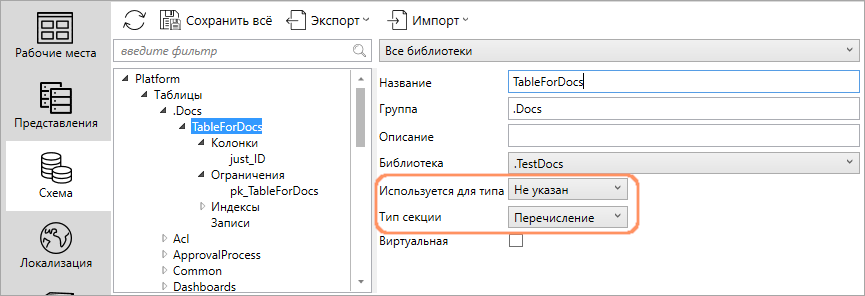

Шаг 1: Создание таблицы со свойствами Используется для типа - Не указан и Тип секции - Перечисление.

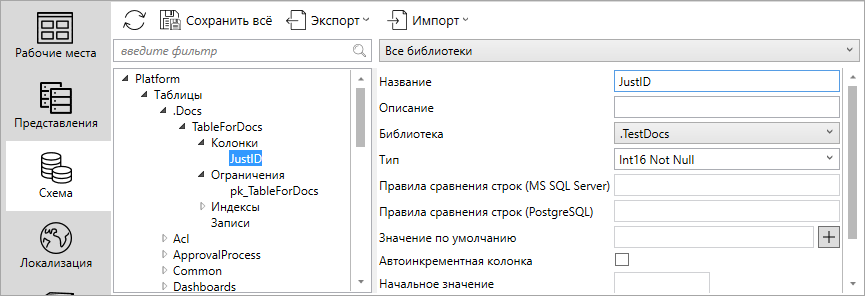

Шаг 2: Добавление в таблицу колонки с первичным ключом, колонки с названием элементов перечисления и других необходимых полей.

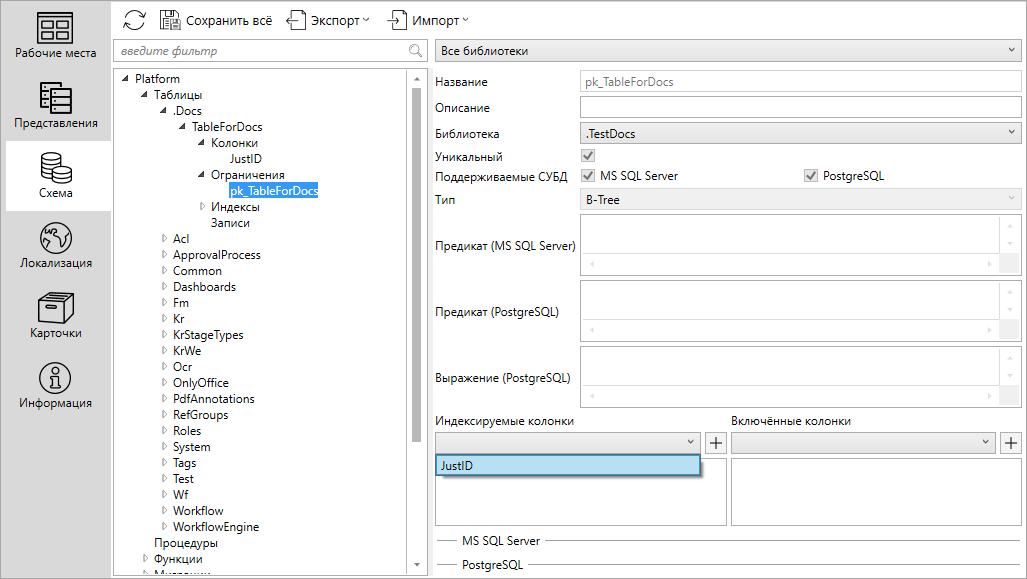

Шаг 3: Добавление в таблицу первичного ключа (в данном примере ключевое поле – JustID).

Чтобы задать ключевое поле, в разделе Индексируемые колонки из выпадающего списка нужно выбрать требуемое поле и далее нажать на кнопку +.

Шаг 4: Сохранение созданной таблицы с помощью сочетания клавиш Ctrl+S.

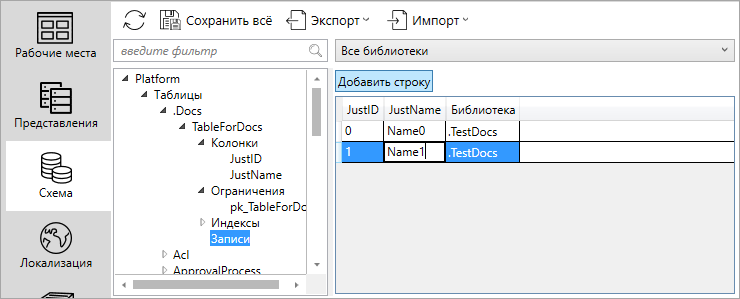

Шаг 5: Заполнение значений перечисления в разделе Записи.

Чтобы добавить запись, нужно нажать на кнопку Добавить строку, заполнить пустое поле (необходимо выделить поле левой кнопкой мыши и ввести значение) и нажать Enter.

Чтобы удалить запись, нужно выделить строку (щелчком левой кнопки мыши по полю записи) и нажать Delete.

Шаг 6: Сохранение добавленных записей с помощью сочетания клавиш Ctrl+S.

Пример создания поля со ссылкой на поле другой таблицы¶

Данный тип поля позволит хранить в таблице ссылку на другую таблицу (справочник, перечисление, список объектов, и др.).

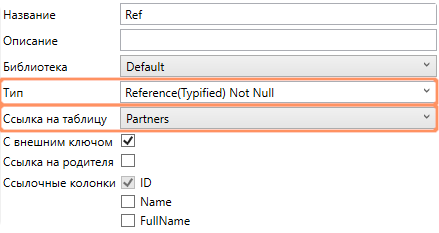

Колонка таблицы для значений, которые будут хранить такие ссылки, должна быть комплексной. После добавления комплексной колонки нужно задать её Тип - Reference (Typified).

В выпадающем списке Ссылка на таблицу можно выбрать, куда будут ссылаться поля колонки.

После внесения изменений их необходимо сохранить с помощью сочетания клавиш Ctrl+S.

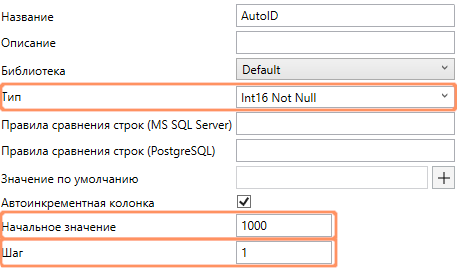

Пример создания автоинкрементной колонки¶

Данная настройка позволяет создавать автоинкрементные колонки, значения для которых определяются СУБД автоматически. Для этого в свойствах физической колонки нужно отметить флаг Автоинкрементная колонка, задать целочисленный Not Null Тип и выбрать Начальное значение и Шаг, с которым выделяются следующие значения. Если в настройках колонки эти значения не заданы, то используются значения по умолчанию (1 для начального значения и 1 для шага). Отрицательные значения шага позволяют сделать убывающий список.

Для создания автоинкрементной колонки для таблицы должны быть выполнены следующие условия:

У колонки не должно быть задано значение по умолчанию.
Таблица не должна иметь записей в схеме данных.

Important

Для СУБД MSSQL для одной таблицы может быть создана только одна автоинкрементная колонка.

При указании настройки Автоинкрементная колонка или изменении ее настроек для созданной колонки с таблицей, в которой есть данные, следует учитывать, что поведение будет различно для разных СУБД:

MSSQL: все данные колонки затрутся и заполнятся новыми, в соответствии с настройками автоинкремента.
PostgreSQL: данные колонки сохранятся, однако взятие следующего значения будет производиться с начала (начальное значение).

Important

В случае, если данная колонка использовалась как первичный ключ или по ней настроен уникальный индекс, изменение/установка автоинкремента для колонки может привести к ошибкам при добавлении значений в данную строку.

Процедуры¶

Хранимые процедуры, которые могут быть заданы в схеме для последующего использования. По сути, это обычные хранимые процедуры в БД со всеми вытекающими отличиями от функций.

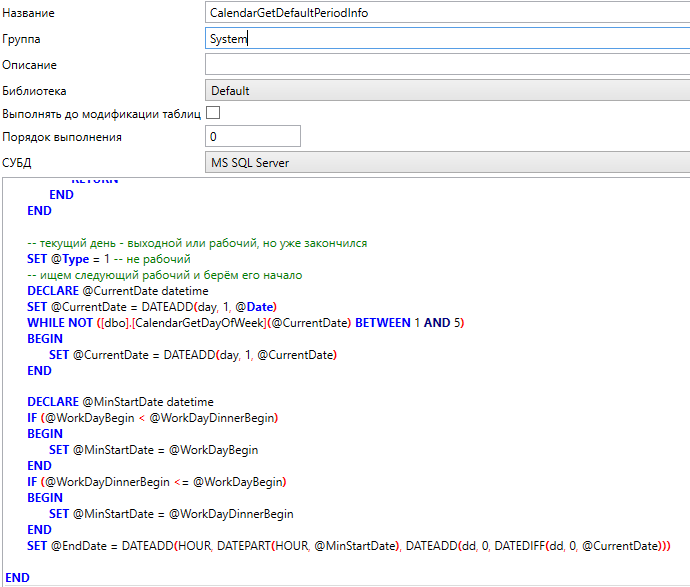

Редактор функции

Редактор хранимых процедур имеет следующие настройки:

Название - название процедуры. Должно быть уникальным и совпадать с названием, указанным в запросе. При изменении названия в запросе, значение этого поля автоматически изменится.
Группа – нужна для удобства работы со схемой данных (процедура будет отображаться в другой группе сразу после изменения поля).
Описание – описание предназначения процедуры.
Библиотека - библиотека, в которой будет храниться данная процедура, по умолчанию - Default.
Выполнять до модификации таблиц - по умолчанию запросы на создание процедур выполняются после импорта таблиц, если нужно выполнить запрос для конкретной процедуры до импорта таблиц, необходимо установить данный флаг.
Порядок выполнения - число, которое является сквозным для процедур, функций и миграций. Если для прочих объектов установлен порядок 0, то создание процедуры с порядком -1 будет выполняться перед ними, но после импорта таблиц (если не установлен соответствующий флаг). Если порядок равен 1, создание процедуры произойдёт гарантированно после объектов с более низким порядком. Создание процедур с одинаковым порядком выполняется в неопределённом порядке.
СУБД - селектор, который определяет редактор запроса для какой СУБД отображается в данный момент.
Редактор запроса - позволяет описать запрос для создания процедуры на MSSQL или PostgreSQL, в зависимости от того, какая СУБД выбрана в селекторе СУБД в данный момент.

Функции¶

SQL-функции, которые могут быть заданы в схеме для последующего использования в решении.

Редактор функции

Функции так же, как и хранимые процедуры, имеют абсолютно аналогичные настройки в схеме.

Название - название функции. Должно быть уникальным и совпадать с названием, указанным в запросе. При изменении названия в запросе, значение этого поля автоматически изменится.
Группа – нужна для удобства работы со схемой данных (функция будет отображаться в другой группе сразу после изменения поля).
Описание – описание предназначения функции.
Библиотека - библиотека, в которой будет храниться данная функция, по умолчанию - Default.
Выполнять до модификации таблиц - по умолчанию запросы на создание функций выполняются после импорта таблиц, если нужно выполнить запрос для конкретной функции до импорта таблиц, необходимо установить данный флаг.
Порядок выполнения - число, которое является сквозным для процедур, функций и миграций. Если для прочих объектов установлен порядок 0, то функция с порядком -1 будет выполняться перед ними, но после импорта таблиц (если не установлен соответствующий флаг). Если порядок равен 1, создание функции произойдёт гарантированно после объектов с более низким порядком. Создание функций с одинаковым порядком выполняется в неопределённом порядке.
СУБД - селектор, который определяет редактор запроса для какой СУБД отображается в данный момент.
Редактор запроса - позволяет описать запрос для создания функции на MSSQL или Postgres, в зависимости от того, какая СУБД выбрана в селекторе СУБД в данный момент.

Миграции¶

Миграции это SQL-скрипты, которые выполняются при импорте схемы один раз, а также повторно при каждом импорте, при котором SQL-текст миграции как-либо менялся.

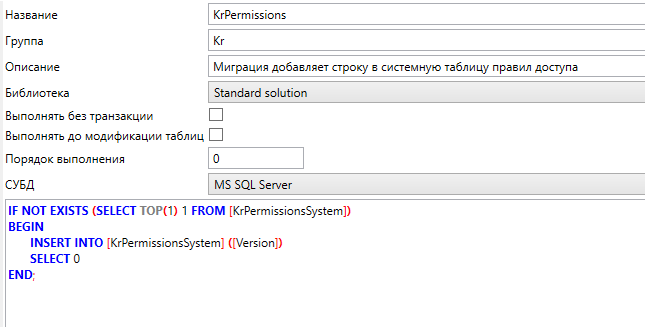

Редактор миграции

Миграции имеют схожие настройки с процедурами, но с некоторыми отличиями:

Название – название миграции. Никак не фигурирует в теле запроса, в отличие от процедур и функций.
Группа – группа нужна для удобства работы со схемой данных (миграция будет отображаться в другой группе сразу после изменения поля).
Описание – описание предназначения миграции.
Библиотека – библиотека, в которой будет храниться данная миграция, по умолчанию - Default.
Выполнять без транзакции – по умолчанию выполнение SQL миграции происходит внутри транзакции. Для создания типов и прочих изменений, связанных с изменением структуры данных в БД, транзакцию необходимо выключить этим флагом.
Выполнять до модификации таблиц – по умолчанию миграции выполняются после импорта таблиц, если нужно выполнить миграцию до импорта таблиц, необходимо установить данный флаг.
Порядок выполнения – число, которое является сквозным для процедур, функций и миграций. Если для прочих объектов установлен порядок 0, то миграция с порядком -1 будет выполняться перед ними, но после импорта таблиц (если не установлен соответствующий флаг). Если установить порядок 1, то выполнение миграции произойдёт гарантированно после объектов с более низким порядком. Если оставить порядок 0, то миграция будет выполняться после импорта процедур и функций с порядком 0. Миграции с одинаковым порядком выполняются в неопределённом порядке.
СУБД – селектор, который определяет редактор запроса для какой СУБД отображается в данный момент.
Редактор запроса – позволяет описать запрос миграции на MSSQL или PostgreSQL, в зависимости от того, какая СУБД выбрана в селекторе СУБД в данный момент.

Создание библиотек¶

Библиотеки могут использоваться для разработки изолированных решений и далее подключаться к основной схеме данных.

Important

Для упрощения процесса обновления на новые версии платформы крайне желательно все объекты схемы данных (такие как таблицы, колонки и т.п.), добавляемые и изменяемые в рамках проектного решения, сохранять в отдельной библиотеке.

Библиотека хранится отдельно от основной схемы и описывает:

Новые таблицы (с колонками, ключами, индексами и записями)
Новые колонки в таблицах основной схемы
Новые индексы в таблицах основной схемы
Новые ограничения (constraints) в таблицах основной схемы
Новые предопределенные строки в таблицах-перечислениях основной схемы
Новые миграции
Новые функции
Новые процедуры

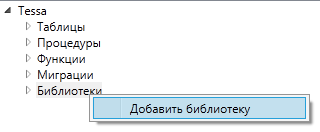

Создать новую библиотеку можно с помощью контекстного меню узла Библиотеки.

Для новой библиотеки указывается уникальное название и, при необходимости, описание.

После создания библиотеки объекты схемы можно перенести в неё: таблицы, колонки, записи, функции и т.д.:

После внесения изменений схему данных необходимо сохранить.

Tip

Все объекты, добавляемые и изменяемые в библиотеке, сохраняются в папку с именем, соответствующим имени библиотеки. Это позволяет изолированно обновлять или переносить библиотеку между разными версиями платформы и проектными решениями.

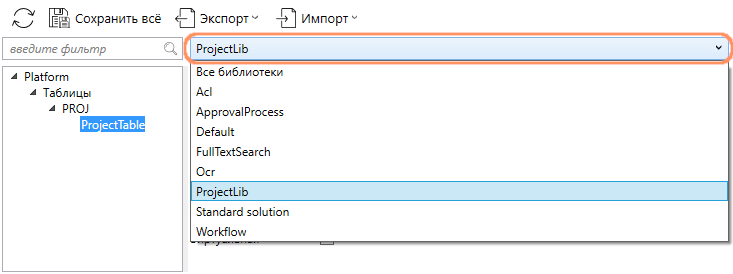

Посмотреть все объекты схемы, относящиеся к какой-либо библиотеке можно с помощью специального фильтра, расположенного в верхней части окна. После выбора в выпадающем списке библиотеки в дереве будут отображены только те объекты, которые относятся к данной библиотеке.
